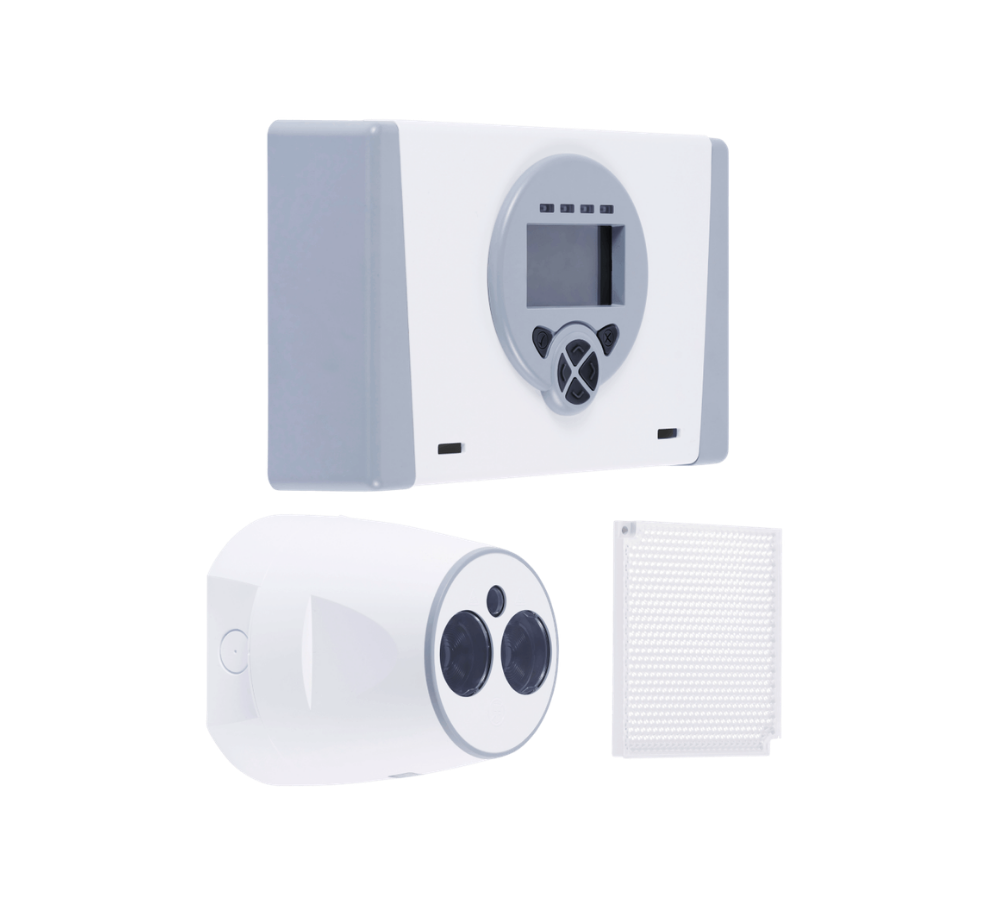

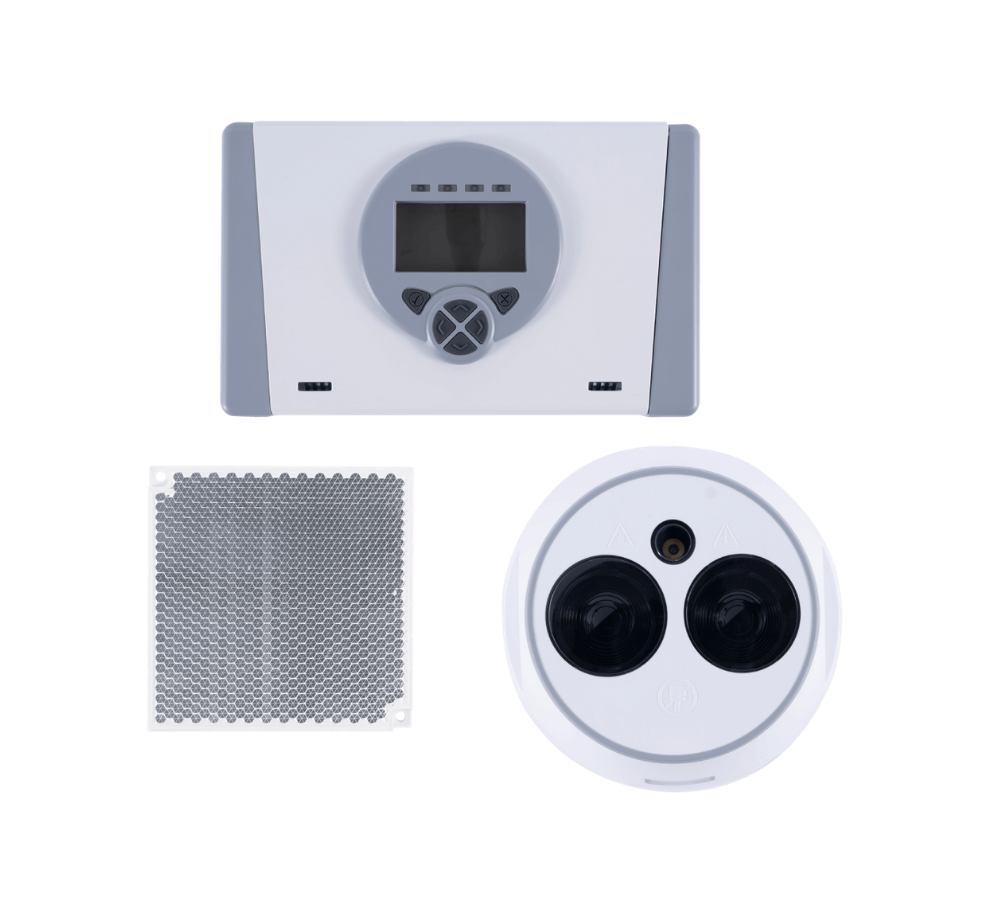

DETECTOR LINEAR FIRERAY HUB
DETECTOR LINEAR FIRERAY HUB
O Fireray Hub é um detector óptico linear de fumaça desenvolvido para proteger grandes áreas com alcance de até 120 metros utilizando um único feixe infravermelho. Conta com laser integrado e alinhamento automático motorizado, tornando a instalação e a manutenção mais rápidas e precisas. Sua tecnologia compensa automaticamente poeira, luz solar e movimentações da estrutura, reduzindo alarmes falsos e aumentando a confiabilidade. Permite configurar sensibilidade, tempos de atraso e outros parâmetros por meio de um controlador com display LCD. Além disso, gerencia até três cabeças detectoras, registra eventos para diagnóstico e possui grau de proteção IP55/IP65, garantindo elevado desempenho em diversas aplicações
Especificações
Tensão de alimentação: 14,0 ~ 36,0Vcc no controlador
Consumo constante (modos operacionais): 12,5~17,5 mA (dependendo do número de detectores)
Corrente em modo alinhamento ou com luz de display acesa: 33,0 mA
Sensibilidade: 10 ~85% (0,46 ~ 8,24 dB/M)
Limiar de falha obscurecimento rápido: 85%
Tolerância ao desalinhamento do feixe: 0,5 ~ 5,0°
Comprimento do feixe: 08- 120 metros*
Abertura do feixe: 15 metros
Afastamento do detector; Teto e arredores: Raio mínimo 0,5m
Saídas a relé: Alarme / Falha
Atraso para Alarme e Falha: 2 ~ 30s (Aprovado EN54-12 em 5s para Alarme)
Temperatura de operação: -10 °C ~ 55 °C
Temperatura de armazenamento: -40°C ~ 85°C
Umidade Relativa: 0 ~ 93% sem condensação ou formação de gelo
Cabeamento: 0,5 ~ 1,5mm²
Grau de proteção:
>Detector – IP55
>Controlador – IP65
Peso:
>Controlador 1,05kg
>Detector 0,57Kg
>Prisma 0,6Kg (por unidade)
*O detector FIRERAY HUB é capaz de monitorar uma distância de até 120m de comprimento entre o emissor e o prisma, entretanto, no Brasil, deve-se respeitar o limite de 100m em atendimento ao item 5.4.4.4 da norma ABNT NBR 17240.

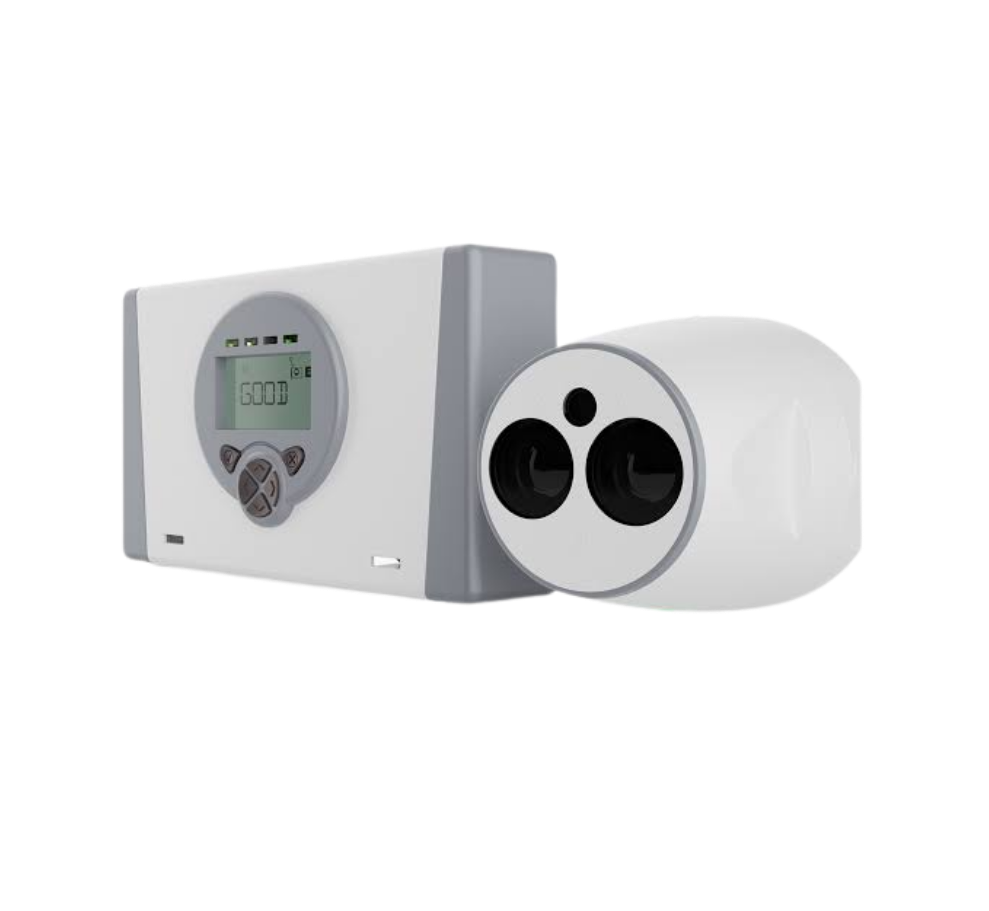

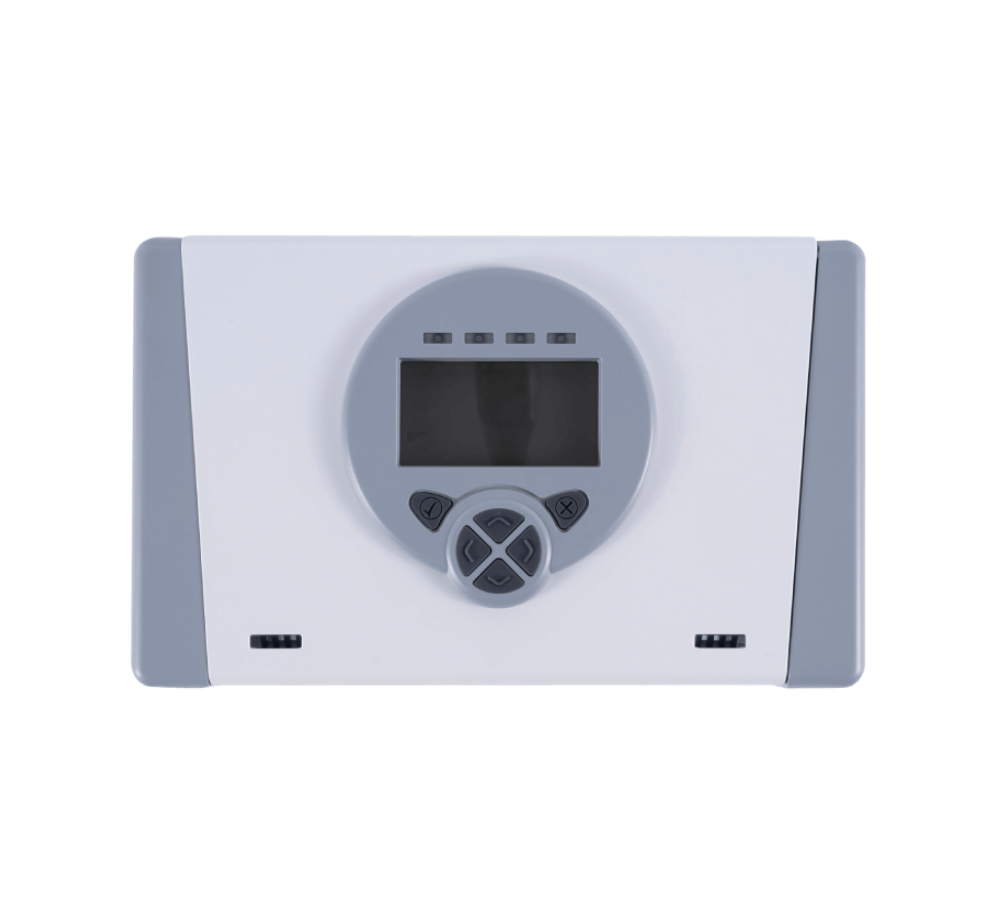

Controlador remoto inteligente

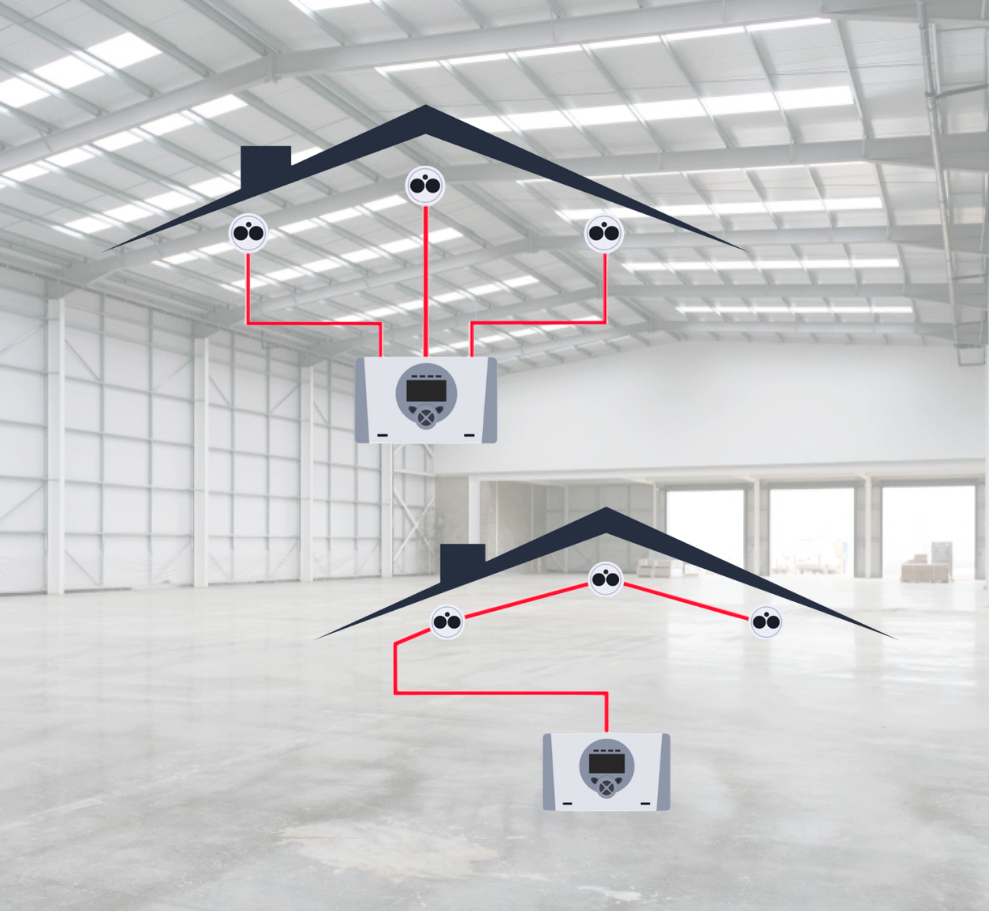

Gerenciamento de até três detectores

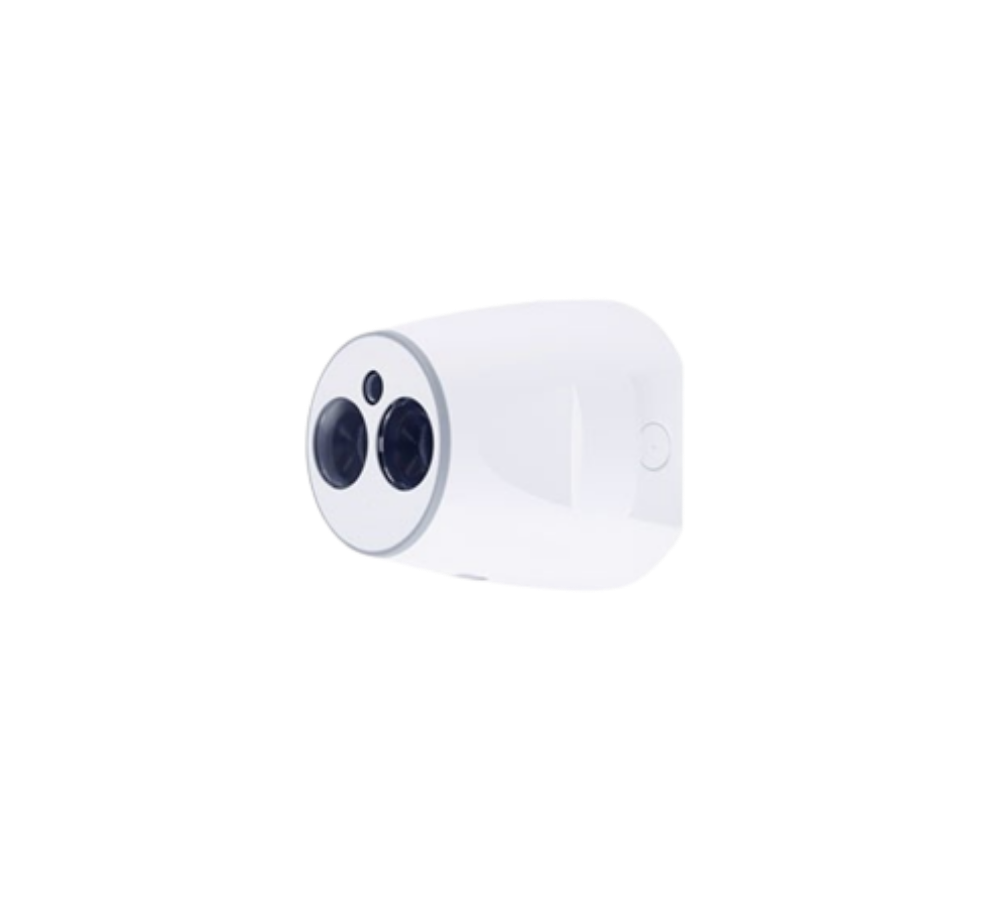

Alinhamento automático de alta precisão
Quero saber mais sobre o
DETECTOR LINEAR FIRERAY HUB
Downloads
Perguntas Frequentes sobre
O que é o Fireray Hub Reflective e onde ele é indicado?

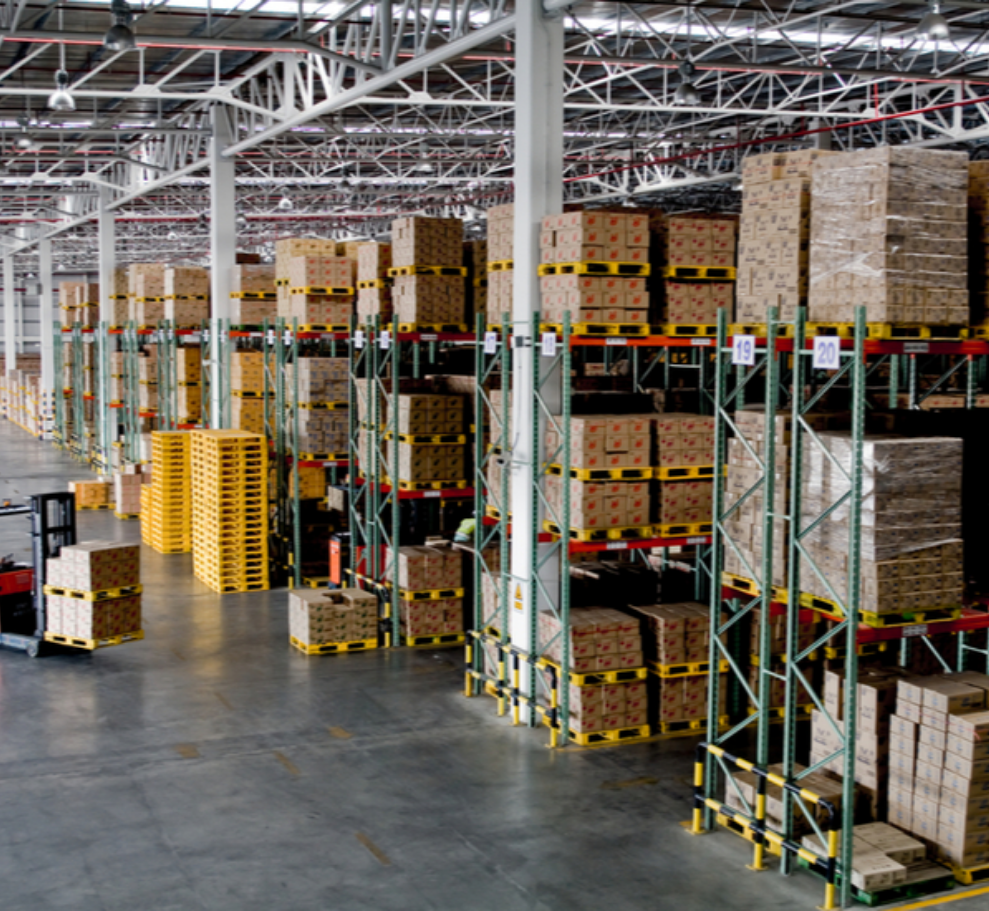

O Fireray Hub Reflective é um detector óptico linear de fumaça por reflexão, desenvolvido para proteger grandes áreas internas, como armazéns, centros logísticos, hangares, átrios, ginásios e edifícios históricos. Seu alcance varia de 8 a 120 metros, dependendo da configuração utilizada.
Quantos detectores podem ser conectados a um único controlador?
Um único controlador (Hub) pode monitorar e gerenciar até três cabeças detectoras independentes. Cada detector possui sinalização individual de alarme e falha, reduzindo a quantidade de cabeamento e simplificando a instalação e a manutenção do sistema.
Como funciona o alinhamento automático do detector?
O sistema utiliza um laser integrado para direcionar o feixe ao refletor. Após esse apontamento inicial, basta acionar o Auto Alignment para que o detector realize automaticamente os ajustes finos de alinhamento, dispensando regulagens manuais em altura e tornando a instalação mais rápida e segura.
Como o Fireray Hub Reflective reduz alarmes falsos?
O detector incorpora tecnologias que compensam automaticamente os efeitos da luz solar, iluminação artificial, poeira acumulada e movimentações da estrutura da edificação. Esses recursos mantêm o feixe corretamente alinhado e aumentam a confiabilidade da detecção, reduzindo ocorrências de alarmes indesejados.
Quais recursos facilitam a manutenção do sistema?
Toda a configuração, testes e diagnósticos podem ser realizados pelo controlador instalado em nível de solo, sem necessidade de acesso ao detector. Além disso, o sistema registra eventos com data e hora, armazenando até 600 registros no controlador e 128 em cada detector, agilizando a identificação de falhas e a manutenção preventiva.
Qual a diferença entre o FIRERAY HUB e o FIRERAY ONE?
A maior diferença está na gestão do sistema. Enquanto o FIRERAY ONE funciona de forma independente, o FIRERAY HUB centraliza o controle de até três detectores, simplificando a operação, manutenção e expansão do sistema em grandes instalações.
