PAINEL PRESSURIZAÇÃO DE ESCADAS E DESEMFUMAGEM
PAINEL PRESSURIZAÇÃO DE ESCADAS E DESEMFUMAGEM

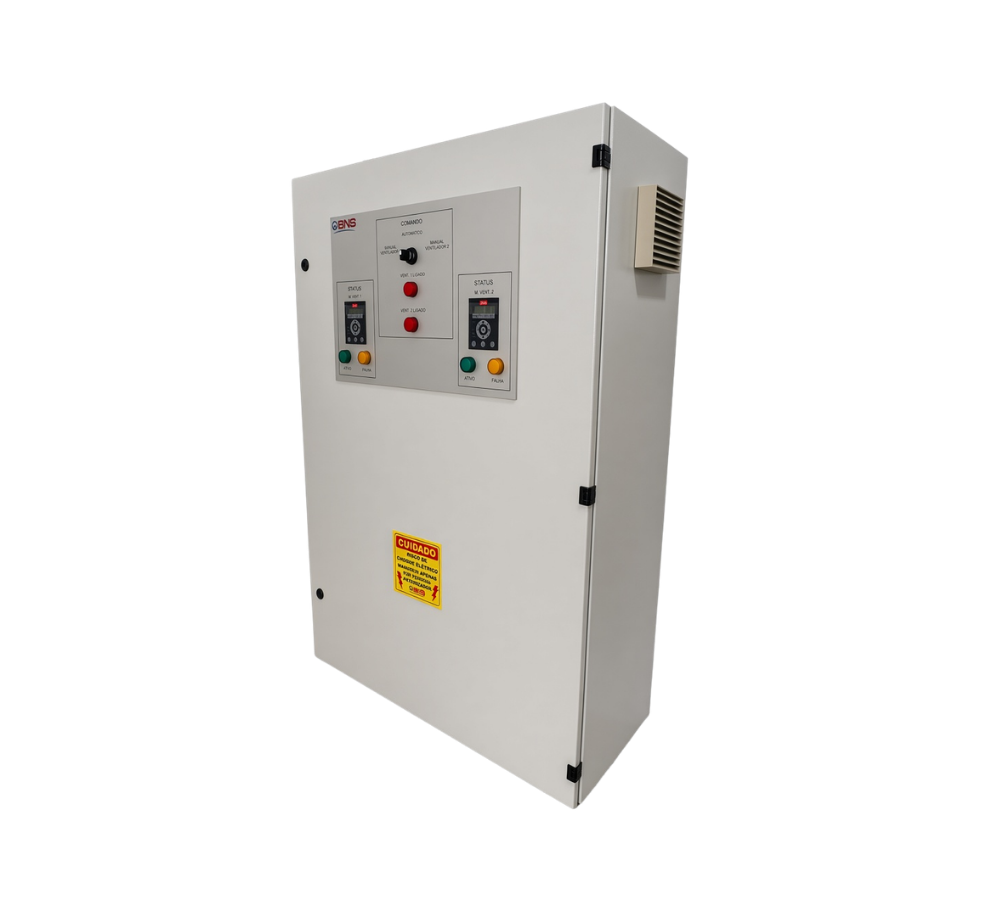

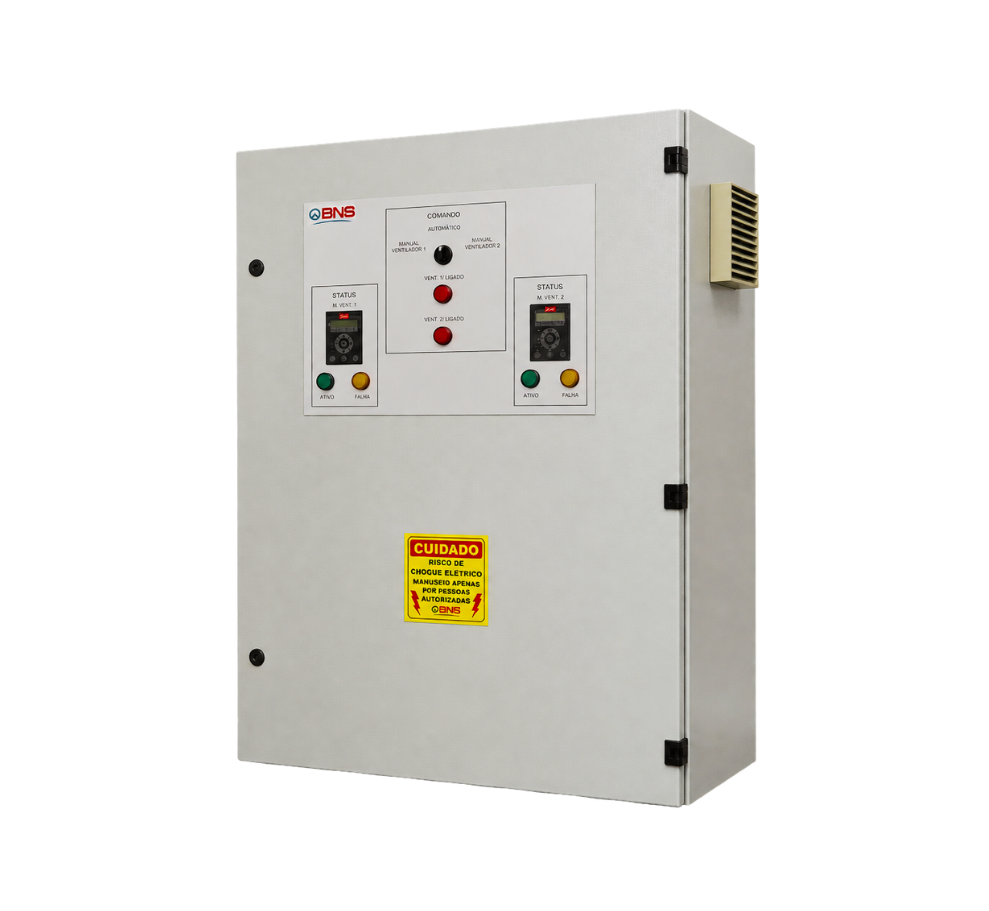

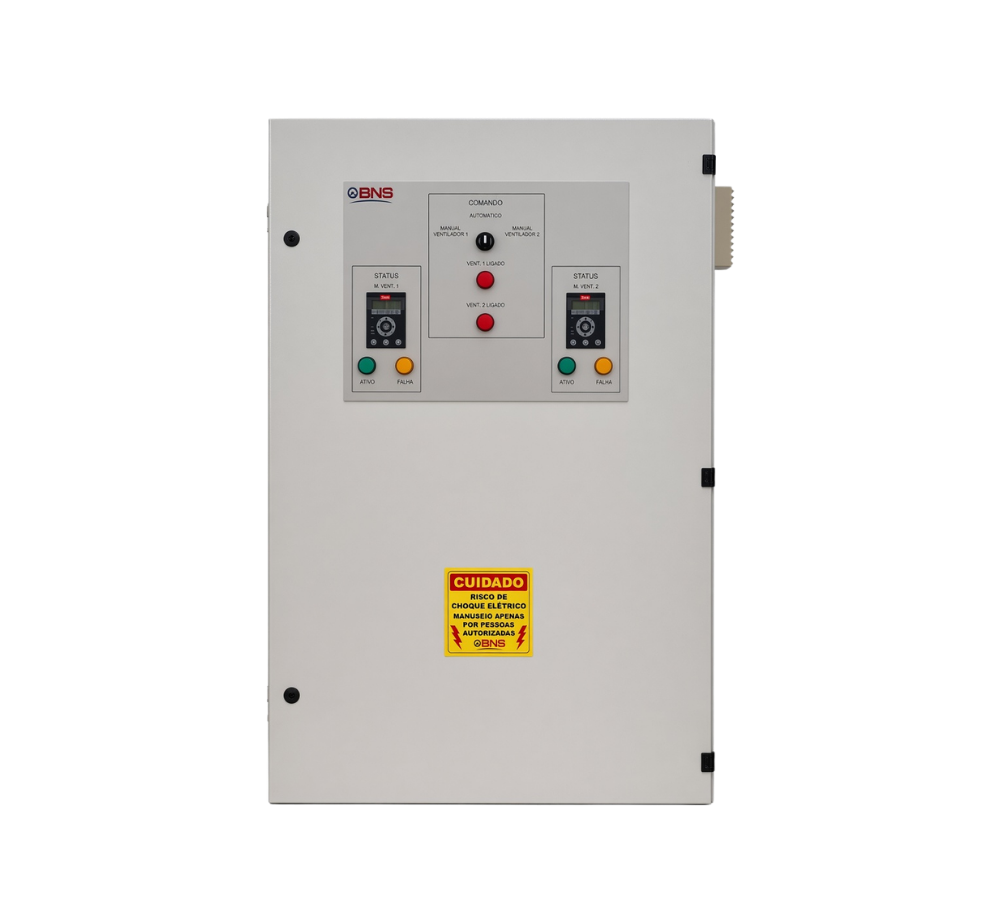

A BNS Soluções desenvolveu um painel para acionamento de ventiladores em sistemas de pressurização de escadas e desenfumagem, integrado ao sistema de detecção e alarme de incêndio. Utiliza inversores de frequência para ajustar a velocidade dos motores e controlar a pressão nas escadas e antecâmaras. A função Fire Mode mantém os motores em funcionamento durante condições adversas. Um CLP interno gerencia leituras, comandos e lógicas operacionais, proporcionando flexibilidade e adaptabilidade às necessidades de cada edificação.
Especificações
Alimentação: 380/220 Vca (por gerador de emergência)
Inversor de frequência: Danfoss – Linha VLT (função «fire mode»)
Potência: De acordo com o projeto
Entradas/ Saidas digitais: 4 DI / 8 DO
Monitoramento do ventilador: Controle de rotação por sensores
Bateria: 2 x 7 Ah
Proteções: Fusíveis /Disjuntores/ Relé Falta de fase
Funcionamento: contínuo Ativação diária por programação temporizada
Grau de proteção: IP 54
Medidas: 1200x800x400mm
Material (Gabinete): Aço carbono
Características principais
Características principais
Quero saber mais sobre o
PAINEL PRESSURIZAÇÃO DE ESCADAS E DESEMFUMAGEM
Downloads
Perguntas Frequentes sobre
Qual é a função do Painel de Pressurização de Escadas e Desenfumagem?
O painel aciona e controla os ventiladores utilizados nos sistemas de pressurização de escadas e desenfumagem, operando em sincronia com o Sistema de Detecção e Alarme de Incêndio (SDAI).
Como o painel controla a pressão nas escadas e antecâmaras?
O equipamento utiliza inversores de frequência, que permitem ajustar a velocidade dos motores e controlar a pressão conforme as necessidades do projeto.
O que é a função Fire Mode dos inversores de frequência?
A função Fire Mode permite manter os motores em funcionamento durante condições adversas de emergência, evitando o desligamento do circuito por proteções que normalmente atuariam nessas situações.
Quais recursos de monitoramento e segurança o painel oferece?
O painel possui CLP, entradas para monitoramento do fluxo de ar nos dutos e da pressão no corpo da escada, alternância automática entre inversores em caso de falha de um ventilador e parada dos ventiladores quando há detecção de fumaça na sala dos ventiladores.
O painel permite operação manual e automática?
Sim. O equipamento oferece controle manual e automático, função de reset, baterias internas e programações horárias para acionamento diário ou realização de rotinas de manutenção. Sua configuração é dimensionada conforme os requisitos de cada projeto.
